圖片和文字告訴你如何做好配電箱內部布線詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

制作不容易，請注明轉載來源！

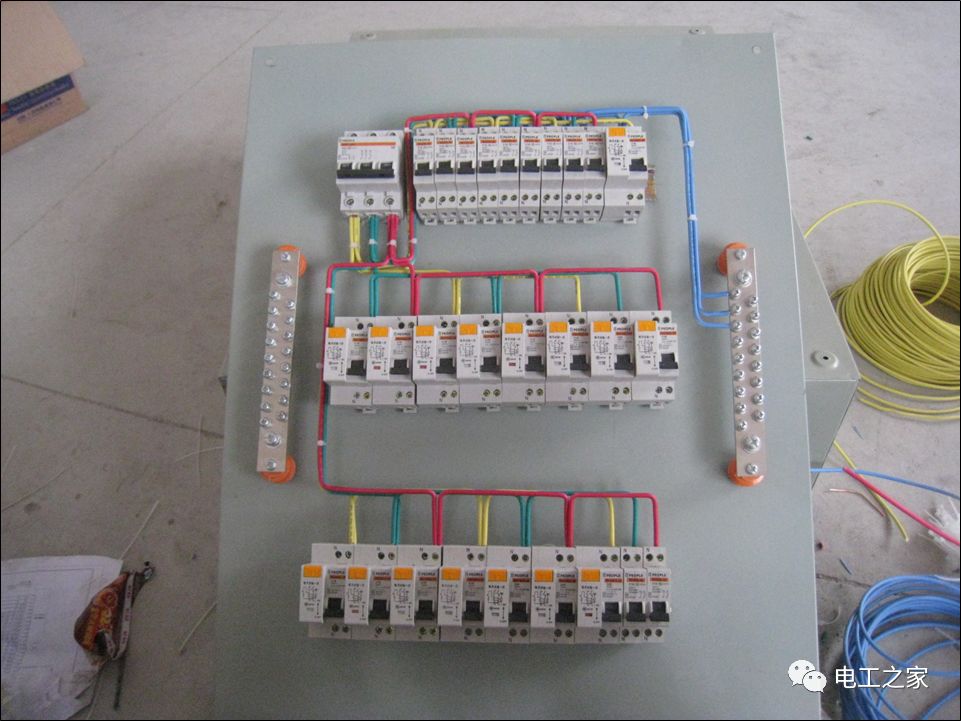

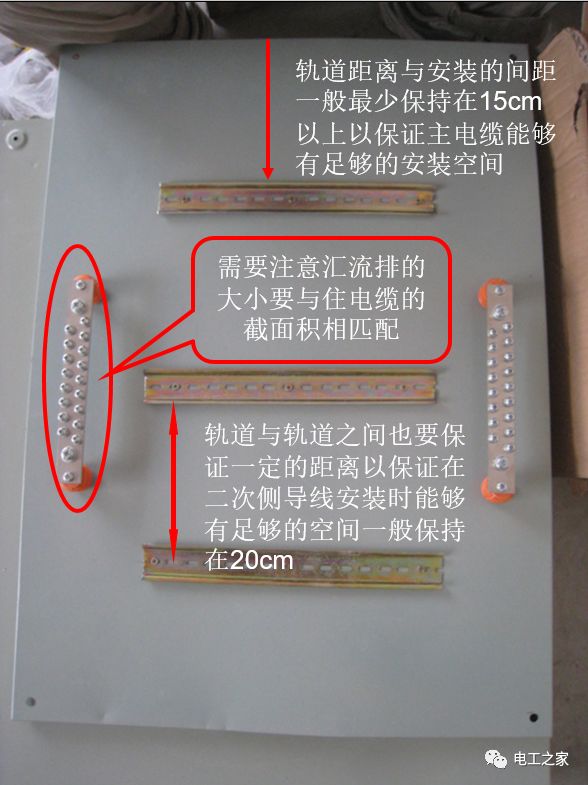

首先，應根據空孔的數量來確定軌道的位置，然后應使用鉛筆線為鉆孔和安裝軌道做準備。

注:1。上下導軌與安裝板上下邊緣之間的間距。

2.軌道之間的間距。

3.選擇母線時，必須配備與帶電電纜相匹配的母線，尤其是壓線孔測試的母線。壓線孔很小。安裝電線時，只有容易燒壞端子的電線和容易燒壞的電線才能成股安裝。

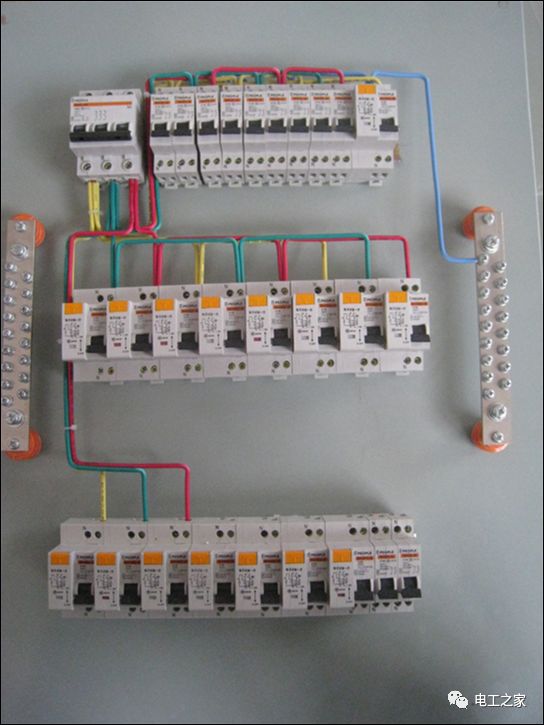

首先漏極開路布線

1.A相是黃色的，B相是綠色的，C相是紅色的。

2、照明和插座電路一般采用2.5 mm2導線，每根導線串聯的空數不得大于3。空調回路一般采用2.5mm2或4.0mm2導線，一根導線配一根開路。

3.主開關各相分配的各導線之間的零線不得共享。例如，由A分配的首先黃色導體連接到兩個16A照明開口，并且兩個照明開口的初級側上的零線也從直接連接到零線端子的兩個開口的初級側分配。

4.總的空開口和盒子中的每個空開口之間的接線通常向左，引出線配電箱通常向右。

5.接線盒中的接線應平直，無顆粒連接。電線應使用大小合適、間距均勻的塑料扎帶捆扎。

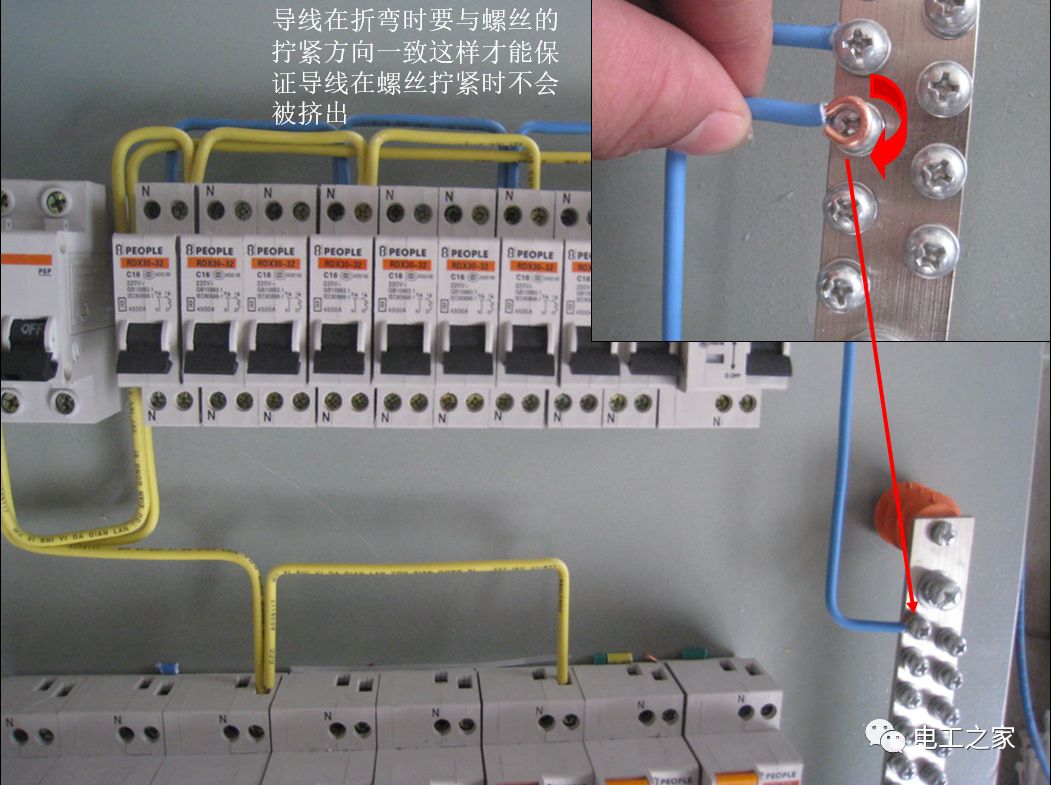

6、導線彎曲應一致，不得有死彎，防止損壞導線絕緣和內部銅芯。

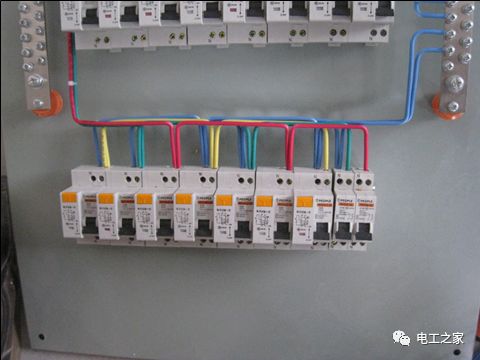

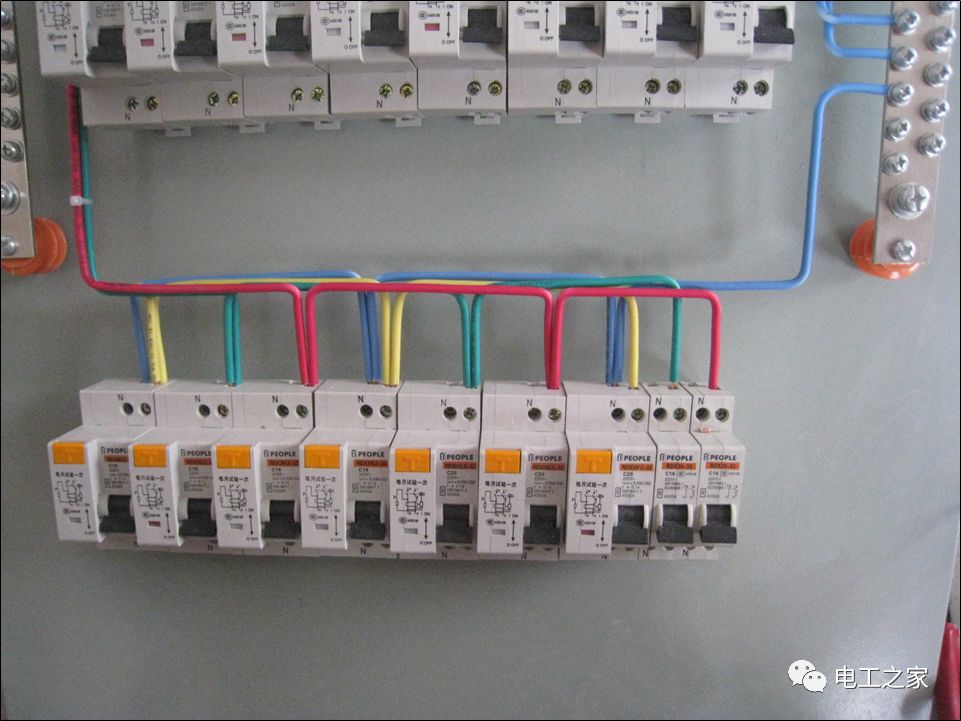

用黃色箭頭可以看出，在總分裂控制下的分裂是從首先行開始計數的a相分裂的位置，即1、4、7、10、13、16、19、21、24和27。連接到分流器的相線導體的顏色是黃色。

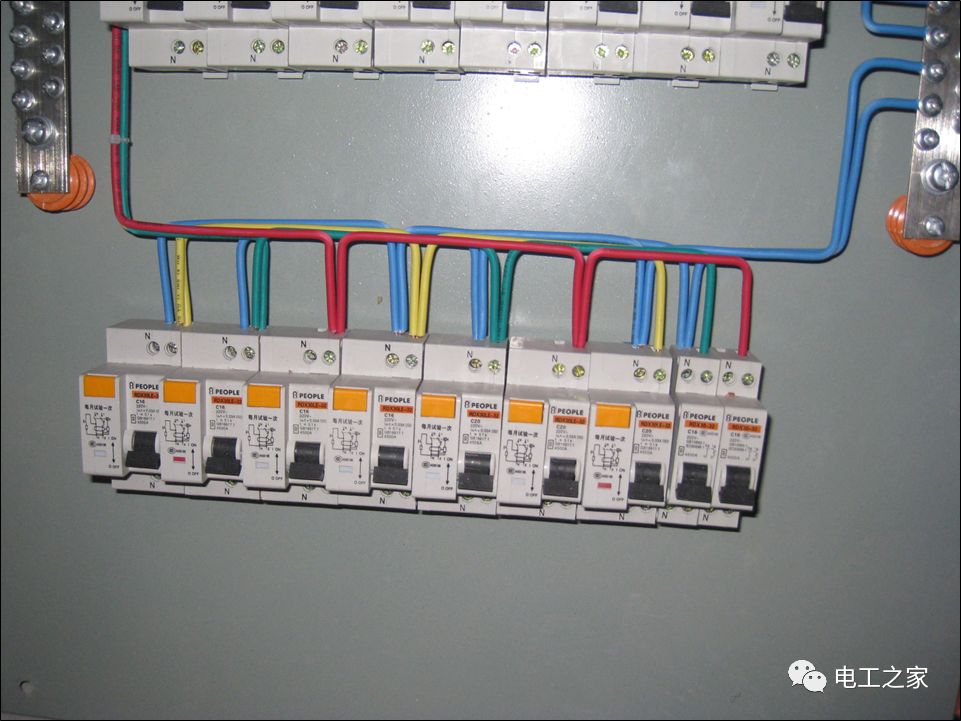

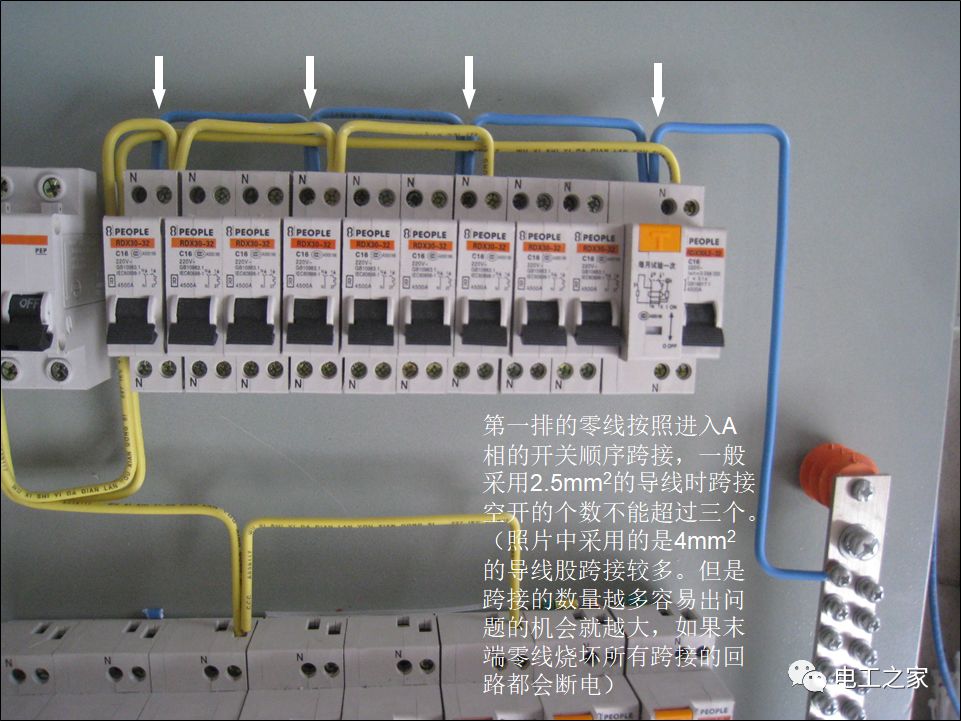

1、零線顏色使用藍色。

2、照明和插座電路一般采用2.5 mm2導線，每根導線串聯的空數不得大于3。空調回路一般采用2.5mm2或4.0mm2導線，一根導線配一根開路。

3.不同相位之間的零線不得共享。如果與A相匹配的首先根黃線連接到兩個16A照明開口，則與A相匹配的空的開口零線只能與兩個開口相匹配。匹配后，它直接連接到零線端子。

4.總的空開口和盒子中的每個空開口之間的接線通常向左，引出線配電箱通常向右。

5.接線盒中的接線應平直，無顆粒連接。電線應使用大小合適、間距均勻的塑料扎帶捆扎。

6、導線彎曲應一致，不得有死彎，防止損壞導線絕緣和內部銅芯。

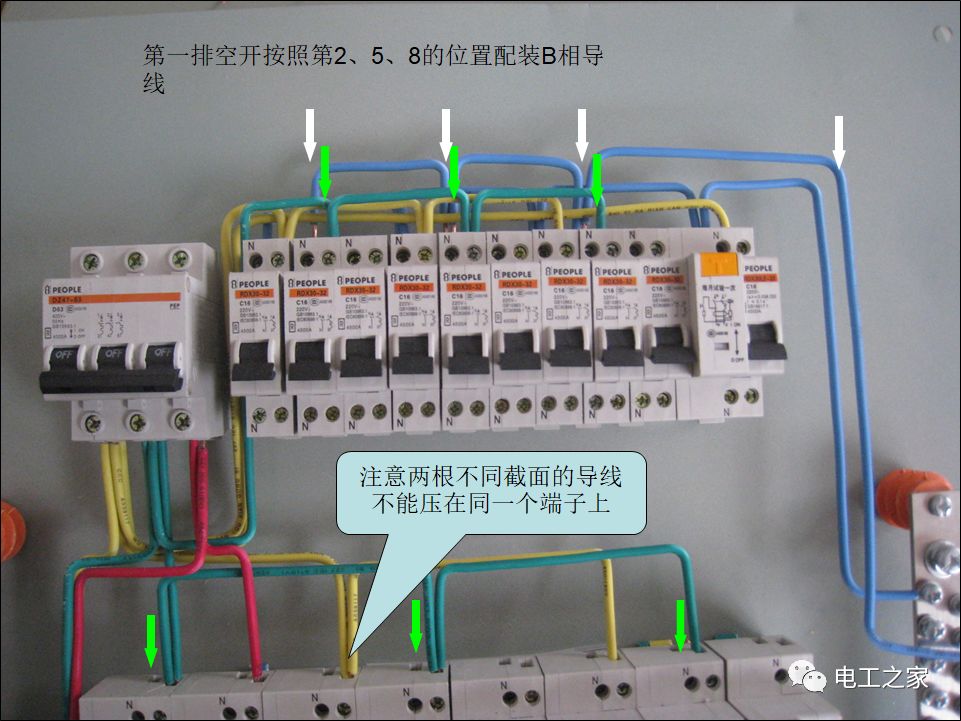

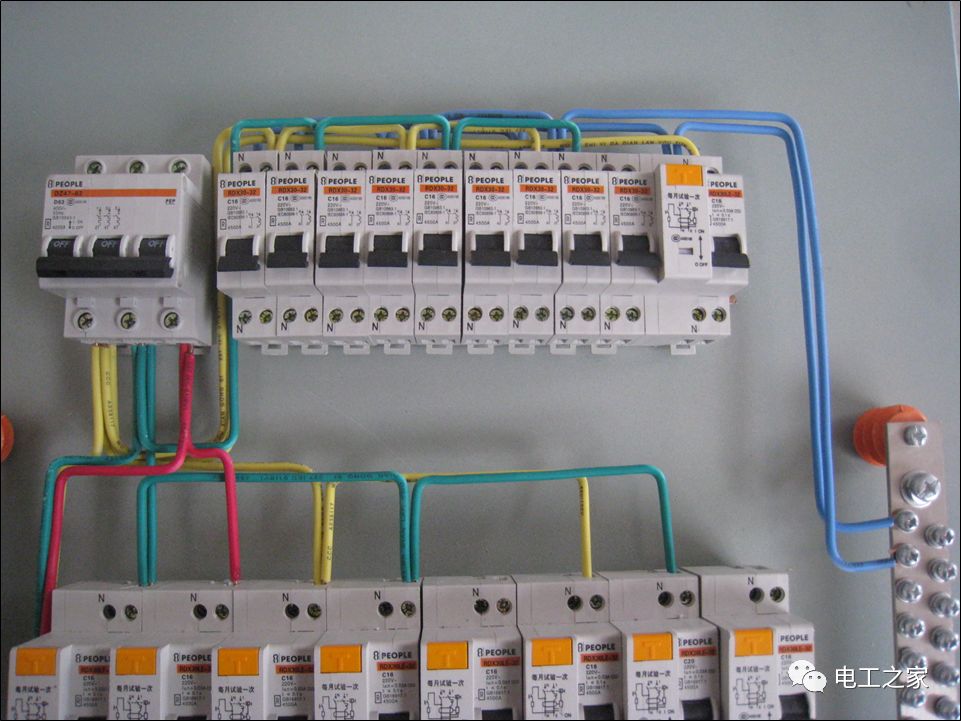

第二漏極開路

1.A相是黃色的，B相是綠色的，C相是紅色的。

2、照明和插座電路一般采用2.5 mm2導線，每根導線串聯的空數不得大于3。空調回路一般采用2.5mm2或4.0mm2導線，一根導線配一根開路。

3.主開關各相分配的各導線之間的零線不得共享。例如，由A分配的首先黃色導體連接到兩個16A照明開口，并且兩個照明開口的初級側上的零線也從直接連接到零線端子的兩個開口的初級側分配。

4.總的空開口和盒子中的每個空開口之間的接線通常向左，引出線配電箱通常向右。

5.接線盒中的接線應平直，無顆粒連接。電線應使用大小合適、間距均勻的塑料扎帶捆扎。

6、導線彎曲應一致，不得有死彎，防止損壞導線絕緣和內芯。

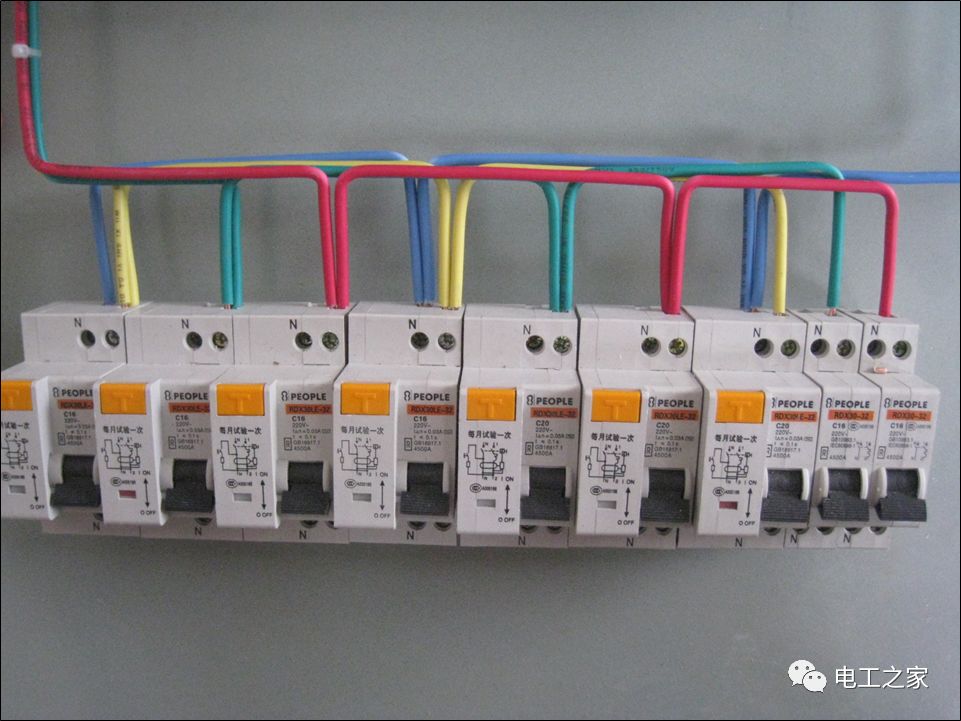

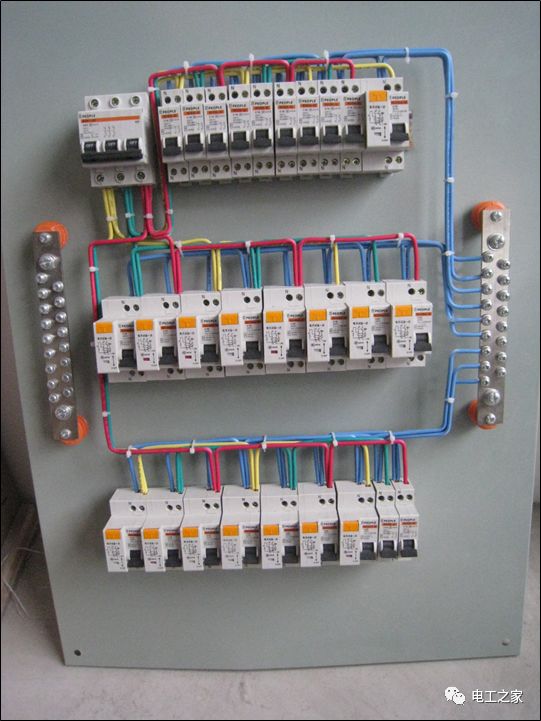

1.電線應使用塑料扎帶捆扎。軌枕的尺寸應合適，間距應均勻，一般為100毫米

2.領帶系好后，用鉗子切斷未使用的部分。

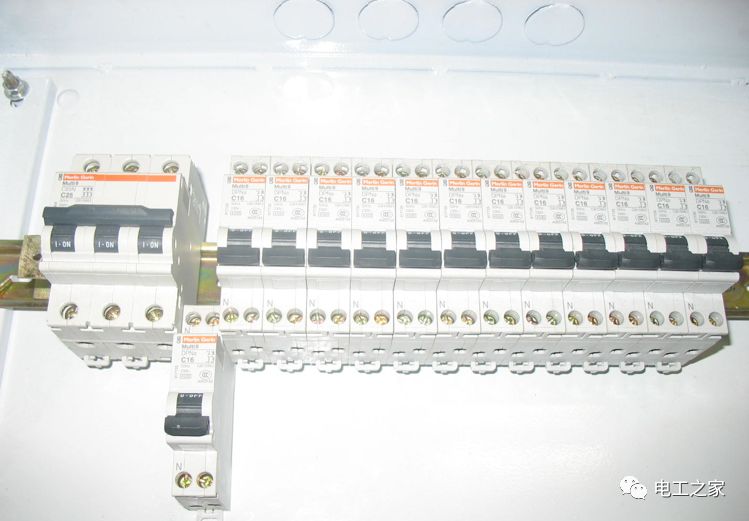

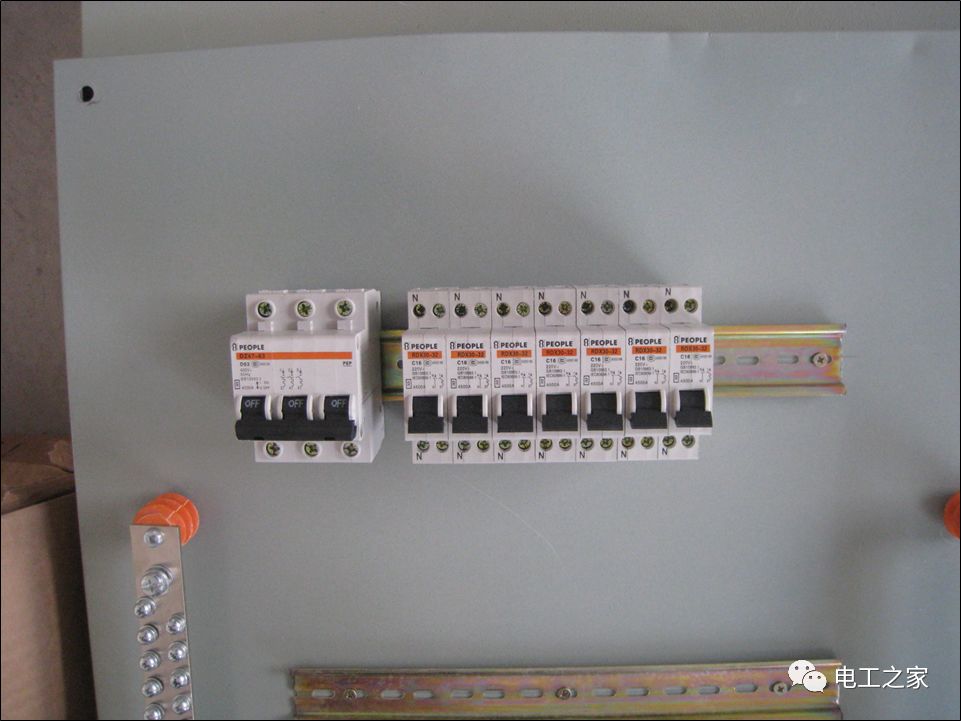

1.在打開位置安裝時，首先注意盒蓋上方安裝孔的位置，確保打開位置在盒蓋的預留位置。其次，安裝時開關從左到右排列，預留開關位置為一個整體位置。

2.預留位置通常位于配電箱的右側。在首先排總的空開口和分開的空開口之間，為首先個空開口布線保留完整的整個位置。

1.本課件僅是配電箱內部接線的示意圖，接線要求以此為準，但其他具體要求，如配電箱內部開關的規格和數量以圖紙為準。

2.本課件的具體要求請參考配電箱安裝要求。
