簡介

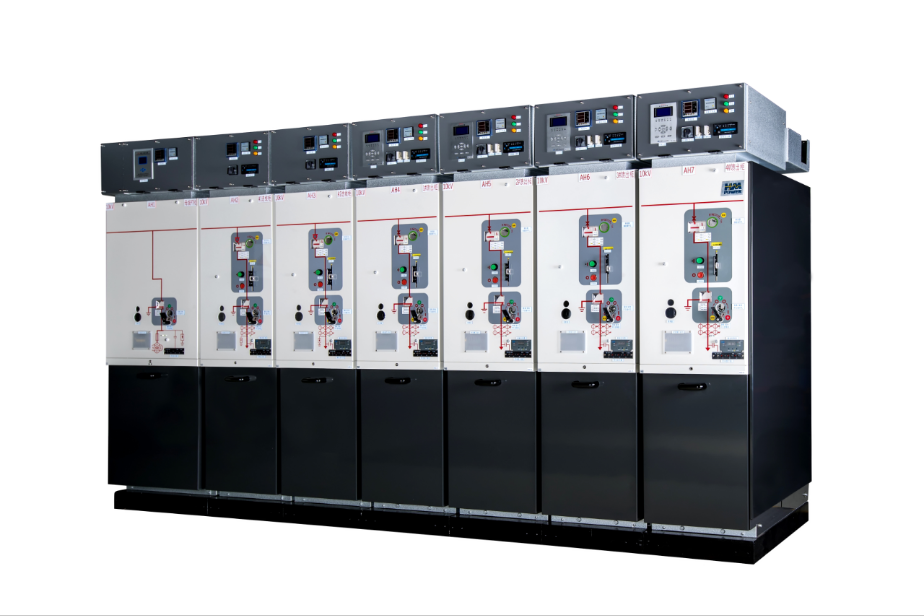

XGN99小型化開關柜適用于電網工程、國防軍工、交通運輸、公用事業、工礦企業、醫院和學校等領域。

在10kV系統中，它可以作為配電自動化和智能配電室的主要設備，對線路進行控制、保護和監控。

主要技術參數

額定電壓:12kV

額定電流:630A

工頻耐受電壓:42/48kV

雷電沖擊電壓:75/95kV

額定短路斷路電流:20kA/25kA

額定短路持續時間:4秒

保護等級:外箱IP33，斷路器柜IP4X

外形尺寸

第三回路w-d-h: 1400-1000-1800

第四回路w-d-h: 1850-1000-1800

第五回路w-d-h: 2200-1000-1800

六回路w-d-h: 2550-1000-1800

適用標準

GB 3906《3.6千伏~ 40.5千伏交流金屬封閉開關設備和控制設備》

GB/T 11022《高壓開關設備和控制設備標準通用技術要求》

GB 1984《高壓交流斷路器》

GB 1985《高壓交流隔離開關和接地開關》

DL/t404《3.6千伏~ 40.5千伏交流金屬封閉開關設備及控制設備》

《高壓開關設備和控制設備標準的通用技術要求》

IEC 6227200“1kV ~ 52kV交流金屬封閉開關設備和控制設備”

IEC 62271“高壓開關設備和控制器——第1部分:一般規范”
